珠光砂

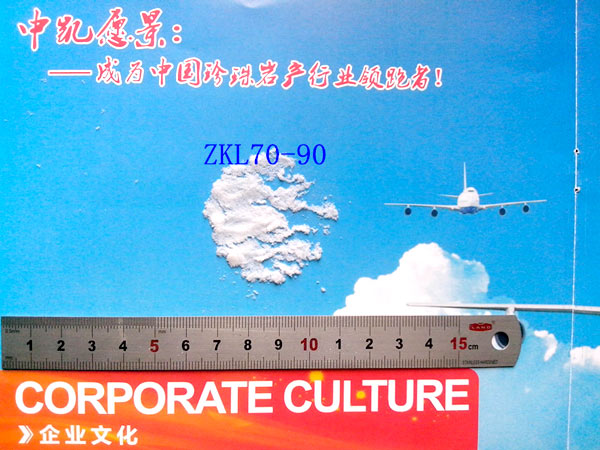

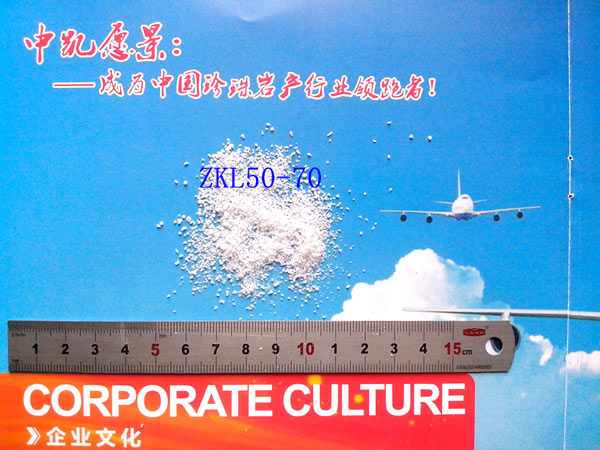

珠光砂是一種由酸性火山玻璃質(zhì)熔巖經(jīng)破碎、預熱、焙燒膨脹而制成的具有多孔結(jié)構(gòu)的、白色、粒狀松散材料、具有不燃燒、不腐蝕，極低的導熱性和可靠地化學穩(wěn)定性，良好的充填流動性和極低的容重性。
珠光砂（超低溫熱力工程用膨脹珍珠巖）是由粉選精選小粒經(jīng)礦砂在垂直立窯以天然氣作熱源，加熱膨脹所獲得的產(chǎn)品，其中加強型產(chǎn)品是在膨脹珍珠巖表面噴涂有機硅，形成憎水結(jié)構(gòu)。
珠光砂用途: 主要應(yīng)用于深冷,低溫工程絕熱,工業(yè)設(shè)備,管道絕熱等;廣泛應(yīng)用于國內(nèi)外,大,中,小空分設(shè)備廠,如制氧空分機組,天然氣,液氫,液氮,液氧冷凍運輸車船等,達到設(shè)計能力,減少冷損,降低能源電耗指標等。 1、珠光砂技術(shù)指標
| 序號 | 指標名稱 | 單位 | 性能指標 | |||
| SP-50型 | SP-60型 | |||||
| 1 | 松散密度 | Kg/m3 | 35～50 | 45～60 | ||
| 2 | 振實密度 | Kg/m3 | 45～60 | 55～70 | ||
| 3 | 粒度（重量%比） | 1.2mm通過量 | % | 1.2mm—0.154mm 不少于90% | 1.2mm—0.154mm 不少于90% | |
| 0.154mm通過量 | % | 0.154mm大值10% | 0.154mm大值10% | |||
| 4 | 質(zhì)量含水率（重量%比） | % | ≤0.5 | ≤0.5～1 | ||
| 5 | 安息角度（堆積高度100mm時） | 0 | 33～37 | |||
| 6 | 裝填過程中密度的增加 | 手動 | % | ≤25 | ||
| 風動 | % | ≤35 | ||||
| 7 | 導熱系數(shù)在（常壓溫度在77K--310K平均值） | 千卡/米·時·度 | 0.022～0.025 | 0.024～0.026 | ||
| 8 | 使用溫度 | ℃ | -200～800 | |||
| 注：表中松散密度，振實密度為大值。 | ||||||
2、化學成分
| 成分 | SiO2 | AL2O2 | Fe2O3 | CaO | MgO | K2O | Na2O |
| 含量 | 75.42 | 14.26 | 1.01 | 1.72 | 0.37 | 4.01 | 3.26 |
上一條：沒有了
下一條：沒有了
下一條：沒有了
【打印此文】【關(guān)閉窗口】
